När industriella automationssystem kräver ett pålitligt rack för CPU, I/O och kommunikationsmoduler,Xin YuantillhandahållerGE IC698CHS017som en praktisk lösning för RX7i-baserade styrarkitekturer. Designad som ett 17-fack bakmonterat rack, ger det strukturerad modulinstallation, bakplansanslutning och kompatibilitet med utvalda RX7i-, Series 90-70- och VME-moduler.

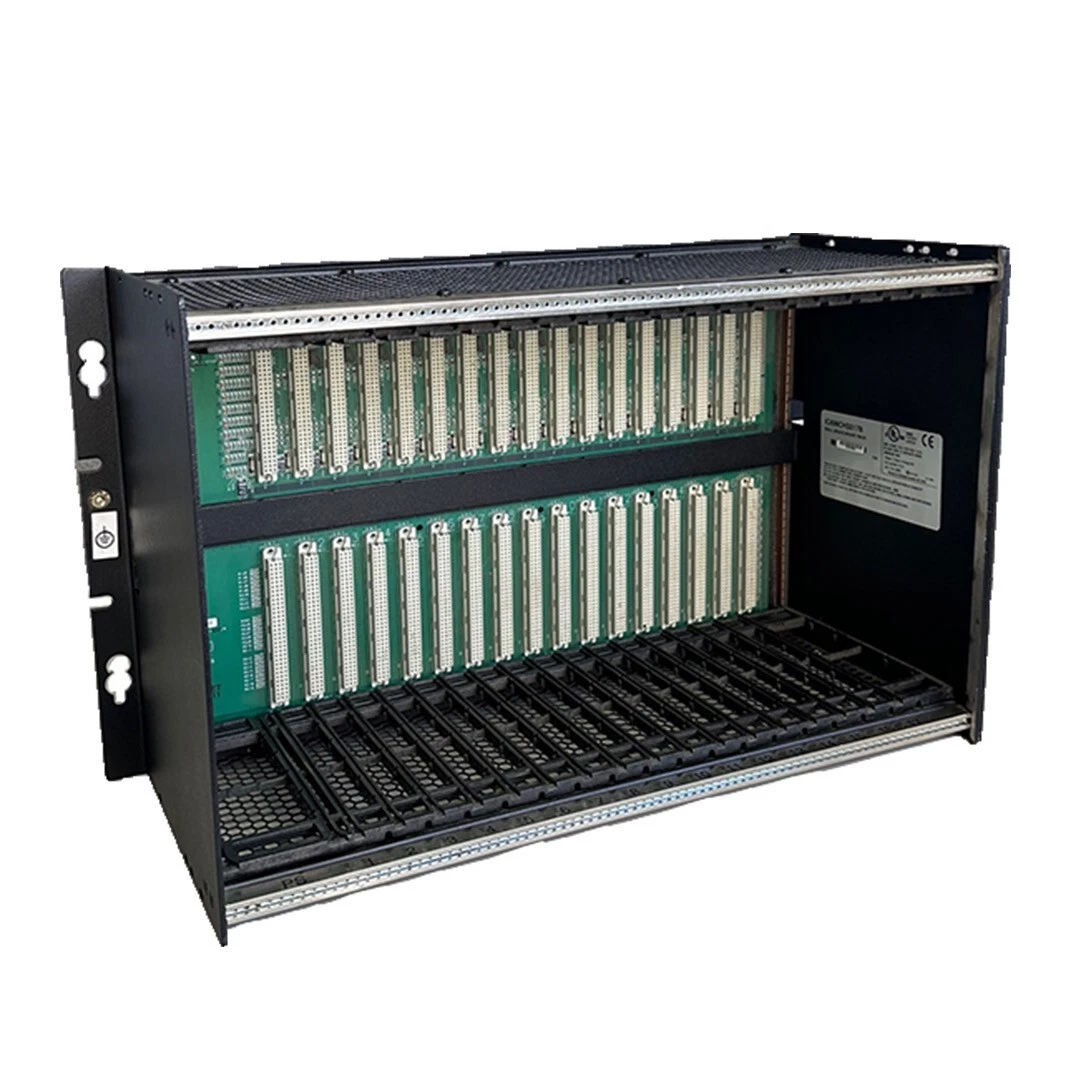

GE IC698CHS017 är ett standardställ med 17 spår baktill för GE PACSystems RX7i-plattformen. Den tillhandahåller kortplatser för CPU- och I/O-moduler samtidigt som den stöder utvalda Series 90-70- och VME-moduler, vilket gör den användbar för industriella styrsystem som behöver stor modulkapacitet. Racket använder 0,8-tums (20,3 mm) öppningsavstånd för standardbreddsmoduler, medan strömförsörjningen upptar en dedikerad 2,4 tums (61 mm) öppning. Dess 19 tum breda, 11,15 tum höga och 7,5 tum djupa konstruktion gör den lämplig för industriella styrskåp och utrustningsskåp. Arkitekturen stöder även VME64-överföringar och automatisk seriekoppling av avbrottsbekräftelse och bussbeviljande signaler, vilket hjälper till att förenkla rackintegration.
Vilka är de viktigaste specifikationerna?
Hur fungerar dess rackarkitektur?
Vilka är dess främsta fördelar?
Hur ska köpare välja och verifiera detta ställ?
GE IC698CHS017 är ett 17-fack bakmonterat rack designat för PACSystems RX7i industriella kontrollplattform. Istället för att fungera som en fristående PLC CPU eller I/O-modul, tillhandahåller racket den fysiska och elektriska bakplansstrukturen som behövs för att installera och koppla samman kompatibla kontrollmoduler.
Racket innehåller kortplatser 1 till 17 för moduler, med CPU installerad i kortplats 1 i en typisk RX7i-konfiguration. Kortplats 0 är reserverad för strömförsörjningen och har en bredare 2,4-tums öppning. Detta arrangemang ger ingenjörer en centraliserad struktur för att bygga relativt stora PLC-konfigurationer utan att kräva flera små rack.
Enligt den tekniska dokumentationen kan racket rymma RX7i I/O-moduler, VME-moduler, enkelbreddsserier 90-70-moduler och dubbelbreddsserier 90-70 PLC-moduler när de används enligt tillämpliga integrationsriktlinjer.
För köpare som undersöker den exakta modellen, kan GE IC698CHS017 produktsida också användas för att granska leverantörsinformation och inköpsdetaljer.
De fysiska och elektriska specifikationerna för ett PLC-rack är viktiga eftersom felaktiga rackdimensioner, spårkrav eller kraftfördelning kan skapa problem under systemdesign. Följande tabell sammanfattar de viktigaste specifikationerna för denna modell.
| Specifikation | GE IC698CHS017 Detaljer |
|---|---|
| Produkttyp | 17-fack bakmonterad RX7i rack |
| Modulplatser | Fack 1–17 |
| Standard spårbredd | 0,8 tum / 20,3 mm |
| Strömförsörjningsplats | Spår 0, 2,4 tum / 61,0 mm |
| Mått | 11,15 tum H × 19,00 tum B × 7,5 tum D |
| Metriska mått | 283 mm H × 483 mm B × 190 mm D |
| VME Support | Designad för att stödja VME64 |
| Montering | Bakre fäste |
| Strömförsörjningsalternativ | RX7i plug-in AC strömförsörjning, med alternativ med högre watt för högströmskonfigurationer |
Rackdokumentationen identifierar också en frontmonterad motsvarighet, IC698CHS117. Denna distinktion är viktig när du byter ut ett befintligt rack eftersom den fysiska monteringsorienteringen och kraven på åtkomst till skåpet kan skilja sig även när slotarkitekturen är liknande.
Bakplanet är en av de viktigaste delarna i ett PLC-rack eftersom det tillhandahåller kommunikationsvägen mellan installerade moduler. I denna rackarkitektur är bakplanet utformat runt 0,8-tums modulavstånd, vilket gör att kompatibla enkelbreddsmoduler kan placeras i ett konsekvent arrangemang.
Flera arkitektoniska egenskaper gör racket lämpligt för komplexa automationsinstallationer:
Dessa funktioner är särskilt relevanta när ingenjörer underhåller eller utökar etablerade industriella styrsystem snarare än att designa en helt ny PLC-arkitektur.
Kompatibilitet bör alltid bekräftas mot den specifika CPU, I/O, kommunikation, strömförsörjning och VME-konfiguration före installation. Själva racket är designat för att stödja flera modulfamiljer associerade med RX7i och äldre Series 90-70-miljö.
Potentiellt stödda konfigurationer inkluderar:
Moduler i serien 90-70 med dubbel bredd upptar två standardplatspositioner, så det faktiska antalet moduler som kan installeras beror på bredden på de valda modulerna. Systemdesigners bör därför beräkna tillgängligt platsutrymme snarare än att bara räkna installerade enheter.
Med 17 standardmodulpositioner utöver den dedikerade strömförsörjningspositionen kan racket rymma en relativt omfattande kontrollkonfiguration. Detta kan vara värdefullt för applikationer som involverar många digitala, analoga, kommunikations- eller specialiserade moduler.
Stöd för utvalda serie 90-70-moduler gör arkitekturen relevant för moderniserings- och underhållsprojekt där befintlig hårdvara inte kan bytas ut omedelbart. Detta kan hjälpa ingenjörsteam att förlänga livslängden för etablerad kontrollinfrastruktur.
19-tumsbredden och bakmonteringsdesignen ger ett standardiserat mekaniskt format för lämpliga industriskåp och skåp. Innan du beställer bör köpare jämföra rackdimensionerna och kraven på bakåtkomst med tillgängligt skåputrymme.
VME-stöd ger ingenjörer ytterligare integrationsmöjligheter där kompatibla VME-moduler krävs. VME-integration bör dock följa relevant hård- och mjukvarudokumentation snarare än att anta att varje VME-modul är automatiskt kompatibel.
RX7i-rackarkitekturen stöder olika strömförsörjningskapaciteter. Den tekniska dokumentationen listar både 100-watts och 350-watts strömförsörjningskonfigurationer, vilket gör att systemdesigners kan välja ett lämpligt strömarrangemang enligt de anslutna modulerna.
Ett PLC-ställ med 17 spår väljs vanligtvis när ett industriellt styrsystem kräver mer modulkapacitet än vad ett mindre rack kan ge. Typiska applikationsmiljöer kan inkludera:
Till exempel kan ett ingenjörsteam som uppgraderar en etablerad produktionslinje behöva ytterligare I/O-kapacitet samtidigt som de behåller kompatibla äldre moduler. Ett rack med 17 platser kan tillhandahålla den fysiska plattformen för omorganisering av kontrollsystemet samtidigt som en välbekant modulbaserad arkitektur bibehålls.
Att köpa ett industriställ bör innebära mer än att kontrollera modellnumret. Köpare bör verifiera hela systemkonfigurationen innan de gör en beställning.
Dessa kontroller kan minska risken för att få ett fysiskt liknande men tekniskt olämpligt rack, särskilt i äldre automationsprojekt där flera GE-rackmodeller kan se jämförbara ut.
Nej. Det är ett rack eller ett chassi snarare än en PLC-processor. Dess primära funktion är att tillhandahålla bakplanet och den fysiska monteringsstrukturen för kompatibla CPU-, I/O-, kommunikations- och andra moduler.
Den tillhandahåller 17 standardmodulpositioner, identifierade som kortplatser 1 till 17. Fack 0 är en separat, bredare position avsedd för strömförsörjning.
Båda är RX7i-rackmodeller med 17 platser, men IC698CHS017 är den bakre monteringsversionen, medan IC698CHS117 är den frontmonterade versionen. Monteringsarrangemanget bör därför kontrolleras noggrant före byte.
Ja, racket är utformat för att acceptera kompatibla enkelbreddsmoduler i serie 90-70 och dubbelbredda serier 90-70 PLC-moduler. Specifik modulkompatibilitet bör verifieras med tillämplig RX7i-dokumentation.
Ja. Racket är designat för att stödja VME-moduler, inklusive VME64-orienterad bakplansfunktion. VME-integration måste följa tillverkarens integrationsriktlinjer.
GE IC698CHS017 förblir en praktisk rackarkitektur för RX7i-kontrollsystem som kräver betydande modulkapacitet, strukturerad bakplanskommunikation och kompatibilitet med utvald äldre och VME-hårdvara. Dess 17 standardmodulpositioner, dedikerad strömförsörjningsplats, standardiserade dimensioner och flexibla systemarkitektur gör den särskilt relevant för industriell automationsunderhåll, expansion och moderniseringsprojekt.
För köpare som utvärderar ett ersättnings- eller reservställ är de viktigaste övervägandena monteringsorientering, modulkompatibilitet, tillgänglig kortkapacitet, effektkrav, kapslingsförhållanden och produktens skick. Om du köper GE IC698CHS017 för ett industriellt automationsprojekt och behöver hjälp med att bekräfta specifikationer, tillgänglighet eller konfigurationskompatibilitet,kontakta osspå Xin Yuan för produktinformation och professionellt inköpsstöd.
