För industriella automationsprojekt som kräver snabb, konsekvent kommunikation mellan programmerbara logiska styrenheter (PLC) är det viktigt att välja rätt minnesutbytesmodul.XinyuanintroducerarGE IC698CMX016, en Control Memory Xchange-modul designad för PACSystems RX7i-plattformen. Genom att använda reflekterande minnesteknik och fiberoptisk kommunikation möjliggör denna modul deterministisk datadelning mellan kompatibla styrenheter och datorenheter, vilket hjälper ingenjörer att bygga samordnade styrarkitekturer för krävande industriella applikationer.

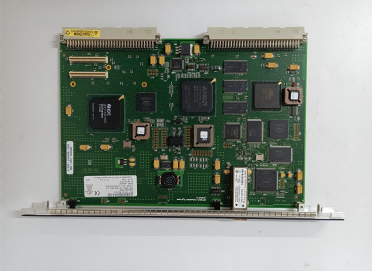

GE IC698CMX016 är en enslots Control Memory Xchange-modul designad för att distribuera data över ett kompatibelt reflekterande minnesnätverk. Den ger 16 MB reflekterande minne med paritet, stöder ett 2,12 Gbaud fiberoptiskt nätverk och rymmer upp till 256 kompatibla noder. Dess CPU-oberoende nätverksdrift hjälper till att minska bearbetningsbördan i samband med att distribuera delad data. Den här artikeln förklarar dess tekniska specifikationer, driftsprinciper, installationskrav, industriella tillämpningar och viktiga överväganden när du skaffar en ersättningsmodul.
GE IC698CMX016 är en Control Memory Xchange (CMX)-modul utvecklad för PACSystems RX7i programmerbara automationskontrollplattform. Den använder reflekterande minnesteknik för att synkronisera delad data över anslutna enheter genom ett höghastighets fiberoptiskt nätverk.
Till skillnad från konventionella kommunikationsmetoder som kräver att varje styrenhet upprepade gånger begär data från en annan enhet, tillåter reflekterande minne en skrivoperation vid en nod för att uppdatera motsvarande minnesplatser i hela nätverket. Detta tillvägagångssätt är särskilt användbart när flera styrenheter behöver tillgång till gemensam driftinformation med förutsägbart kommunikationsbeteende.
Nyckelegenskaper inkluderar:
För ingenjörer som underhåller etablerade automationsinstallationer är det viktigt att identifiera den exakta modellen och hårdvaruversionen innan man köper en ersättning eller utökar ett befintligt system.
Modulen använder en fiberoptisk seriell länk som arbetar med 2,12 Gbaud. Dess dynamiska pakethantering stöder paketstorlekar från 4 till 64 byte, vilket gör att modulen kan ta emot olika dataöverföringsmönster. Den dokumenterade maximala nätverksöverföringshastigheten sträcker sig från cirka 43 MB/s med 4-byte-paket till 174 MB/s med 64-byte-paket.
Dessa siffror beskriver nätverksöverföringsprestanda under relevanta paketförhållanden. Den faktiska applikationens prestanda beror på nätverkstrafik, skrivmönster och systemkonfiguration.
Reflekterande minne distribuerar accepterade datauppdateringar till kompatibla noder i nätverket. Denna arkitektur kan förenkla kommunikationen mellan samordnade styrsystem eftersom deltagande enheter upprätthåller motsvarande delade minnesregioner snarare än att endast förlita sig på upprepade punkt-till-punkt-utbyten.
Modulen använder fiberoptiska anslutningar av LC-typ och stöder multimode fiberlänkar upp till 300 meter under de angivna förhållandena. Fiberoptisk kommunikation kan hjälpa till att isolera nätverkssignalering från många källor till elektriska störningar som ofta förekommer i industriella miljöer.
Indikatorer på frontpanelen ger information om moduldrift, konfiguration, mottagna data och optisk signaldetektering. Nätverksfelsdetektering och minnesparitetsfunktioner stöder också felsökning och dataintegritetsövervakning.
Följande tabell sammanfattar nyckelspecifikationer som dokumenterats för IC698CMX016 Control Memory Xchange-modulen. Bekräfta tillämplig maskinvaruversion och installationsmanual innan du använder dessa värden för tekniskt godkännande.
| Parameter | Specifikation |
|---|---|
| Produktmodell | IC698CMX016 |
| Produkttyp | Styr Memory Xchange-modul |
| Kompatibel plattform | PACSystems RX7i |
| Reflekterande minne | 16 MB SDRAM med paritet |
| Nätverksöverföringshastighet | 2,12 Gbaud |
| Maximal nätverksöverföringshastighet | 43–174 MB/s, beroende på paketstorlek |
| Dynamisk paketstorlek | 4–64 byte |
| Maximalt antal nätverksnoder | 256 kompatibla noder |
| Optisk kontakt | LC-typ fiberoptisk kontakt |
| Maximalt multimode fiberavstånd | Upp till 300 m under specificerade förhållanden |
| Matningsspänning | +5 VDC från rackets strömförsörjning |
| Aktuellt krav | 1,8 A |
| Modulformfaktor | Enkel RX7i rackplats |
| Konfigurationsprogramvara | Machine Edition Logic Developer-PLC, version 4.5 eller senare, enligt vad som anges i dokumentationen |
Teknisk notering:Nätverksöverföringshastighet och applikationsgenomströmning är olika mått. När du utvärderar GE IC698CMX016, använd de paketstorleksberoende överföringssiffrorna istället för att behandla 2,12 Gbaud som en prestandaklassificering av megabyte per sekund.
GE IC698CMX016 fungerar som en del av ett reflekterande minnesnätverk, vanligtvis arrangerat som en fiberoptisk seriekopplad loop. Varje nod tar emot giltiga paket, uppdaterar sitt lokala reflekterande minne och vidarebefordrar paketen till nästa nod.
Ett typiskt datautbyte följer dessa steg:
Denna mekanism stöder delad dataåtkomst mellan flera kontroller och datorenheter. Ingenjörer bör dock fortfarande utforma applikationslogik kring dataägande, uppdateringstid, nätverksladdning och felhantering. Det reflekterande minnet är en datadistributionsmekanism, inte en ersättning för säkerhetslogik på applikationsnivå eller ett oberoende säkerhetsklassat kontrollsystem.
GE IC698CMX016 kan övervägas för industriella miljöer där kompatibla enheter behöver utbyta delad information på ett förutsägbart sätt. Dess lämplighet beror på styrarkitekturen, tidskraven och kompatibiliteten för alla anslutna noder.
Flera PLC:er kan styra olika sektioner av en produktionslinje. Delad statusinformation, sekvensdata och processvärden kan hjälpa till att koordinera utrustning över dessa sektioner.
I paketering, konvertering och andra koordinerade maskiner kan ett reflekterande minnesnätverk distribuera driftsdata mellan kompatibla kontrollenheter. Systemdesigners måste validera end-to-end-timing mot de faktiska maskinkraven.
Kraftgenereringsövervakning, testsystem och distribuerade industriella kontrollinstallationer kan dra nytta av snabbt informationsutbyte mellan bearbetningsnoder. Lämplighet bör fastställas genom en tillämpningsspecifik teknisk bedömning, särskilt när skyddsfunktioner är inblandade.
Faciliteter som driver etablerade RX7i-system kan behöva denna modul för att behålla en befintlig arkitektur, ersätta en felaktig komponent eller återställa en äldre produktionslinje. I dessa fall är revisionsmatchning, verifierat skick och dokumenterad kompatibilitet särskilt viktiga.
Korrekt installation är avgörande för tillförlitlig nätverksdrift. Innan du installerar GE IC698CMX016 ska du läsa de officiella installationsanvisningarna för PACSystems RX7i och användarmanualen för Memory Xchange Modules.
Modulen kräver en giltig hårdvarukonfiguration innan dess optiska sändare och mottagare kan fungera i nätverket. Konfigurationen utförs med hjälp av programvaran Machine Edition som stöds. Efter installationen bör ingenjörer verifiera modulens statusindikatorer, optisk signaldetektering, nätverkskontinuitet och faktiska datauppdateringar.
Säkerhetsföreskrifter:Stäng av strömmen till racket innan du sätter i eller tar bort modulen. Följ tillverkarens procedurer och tillämpliga elsäkerhetskrav. Koppla aldrig bort eller byt ut hårdvara i ett strömsatt system om inte det godkända förfarandet uttryckligen tillåter det.
När du köper en GE IC698CMX016 för en befintlig installation kanske ett matchande katalognummer inte är tillräckligt. Inköps- och underhållsteam bör kontrollera följande punkter innan de gör en beställning.
| Urvalsfaktor | Vad ska verifieras | Varför det spelar roll |
|---|---|---|
| Modellnummer | IC698CMX016 och eventuellt revisionssuffix | Hjälper till att förhindra beställning av fel hårdvaruvariant |
| Revision av hårdvara och firmware | Befintlig modulrevision och godkänd uppgraderingsväg | Stöder kompatibilitet och underhållsplanering |
| Fysiskt tillstånd | PCB, optiska kontakter och frontpanelindikatorer | Hjälper till att identifiera synliga skador eller hanteringsproblem |
| Funktionsverifiering | Konfiguration, kommunikation och diagnostisk status | Ger starkare bevis på drifttillstånd |
| Dokumentation | Testprotokoll, garantivillkor och returpolicy | Förbättrar inköpstransparens och riskhantering |
| Systemkompatibilitet | RX7i-rack, CPU-firmware, mjukvara och nätverksdesign | Minskar installations- och idrifttagningsrisker |
För utgående eller äldre automationsutrustning, begär tydlig information om huruvida den erbjudna enheten är ny, oanvänd överskottsutrustning, renoverad eller tidigare använd. Be om den exakta revisionen, tillgängliga testbevis, garantitäckning och leveransarrangemang istället för att bara förlita sig på ett lagerstatusuttalande.
För ytterligare teknisk information, se GE IC698CMX016 produktsida och tillverkarens kontrollminne Xchange Module tekniska dokumentation.
GE IC698CMX016 distribuerar delad data mellan kompatibla PLC:er och datorenheter med hjälp av reflekterande minnesteknik över ett fiberoptiskt nätverk. Den är designad för PACSystems RX7i-plattformen.
Modulen ger 16 MB reflekterande SDRAM med paritetsskydd. Minnet används för delad nätverksdata snarare än att fungera som en allmän datorlagringsenhet.
Den dokumenterade nätverkskapaciteten är upp till 256 kompatibla noder. Den faktiska arkitekturen måste också ta hänsyn till nodkompatibilitet, nätverkskonfiguration, kabeldirigering och programtrafik.
Modulen använder LC-typ fiberoptiska kontakter och stöder multimode fiberanslutningar. Det dokumenterade maximala avståndet är upp till 300 meter under de angivna förhållandena. Bekräfta kabel- och kontaktkraven i den tillämpliga tekniska handboken.
Det reflekterande minnesnätverket fungerar utan att RX7i CPU-behandling krävs för att vidarebefordra data mellan noder. CPU-hårdvarukonfiguration och applikationslogik är dock fortfarande viktiga för att kunna driftsätta och använda nätverket korrekt.
Nej. IC698CMX016 är Control Memory Xchange-modulen, medan IC698RMX016 är Redundancy Memory Xchange-modulen avsedd för stödda redundansapplikationer. De har olika roller, så verifiera den nödvändiga funktionen och systemkompatibiliteten innan du väljer någon av modellerna.
Verifiera fullständigt artikelnummer, hårdvaru- och firmwarerevision, fysiskt tillstånd, testdokumentation, garanti och kompatibilitet med det befintliga RX7i-systemet. För äldre utrustning, begär skriftlig bekräftelse på den levererade enhetens skick och revision innan du beställer.
GE IC698CMX016 förblir en relevant komponent för att underhålla kompatibla PACSystems RX7i-installationer som är beroende av deterministisk datadelning. Dess 16 MB reflekterande minne, höghastighets fiberoptiska nätverk, stöd för upp till 256 kompatibla noder och inbyggda diagnostiska funktioner gör det till ett praktiskt alternativ för lämpliga äldre automationsarkitekturer. Framgångsrik integration beror dock på korrekt revisionsidentifiering, korrekt nätverkskonfiguration och noggrann verifiering av hela kontrollsystemet.
